要提升連接器的插拔次數，同時保證連接器的低發熱量，需要觸指提供足夠多的接觸點。以保證電纜、插針、觸指和插孔的電流密度接近。

　　JP ≈ JF ≈ JR ≈ JC

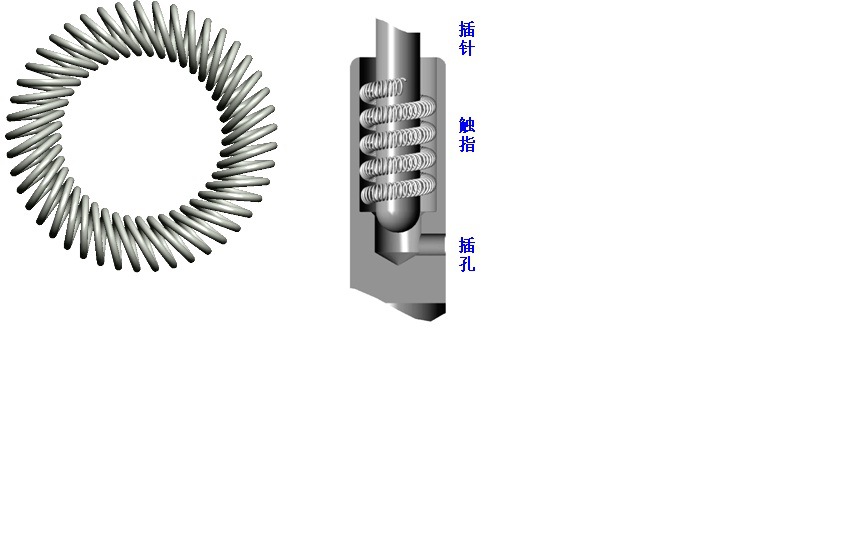

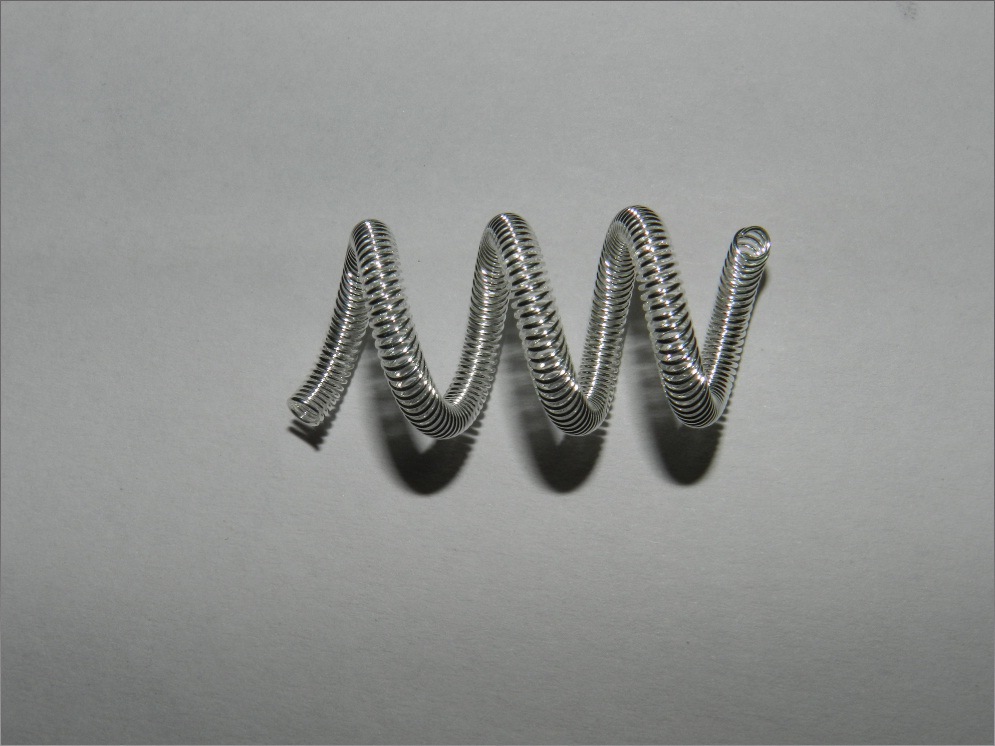

　　雙向螺旋彈簧觸指是指高電率彈性銅絲沿斜形橢圓軌跡螺旋環繞為單位環;所述單位環沿軸線雙向螺旋繞制為雙向螺旋彈簧觸指。簧觸指可提供多個列式形變接觸點結合單位環斜形橢圓上的接觸點，而大大增加了插頭和所述彈簧觸指的接觸點數量，極為有效地降低接觸溫升，提高整個連接器系統的使用壽命,低溫升降地能量的損耗(圖4)。

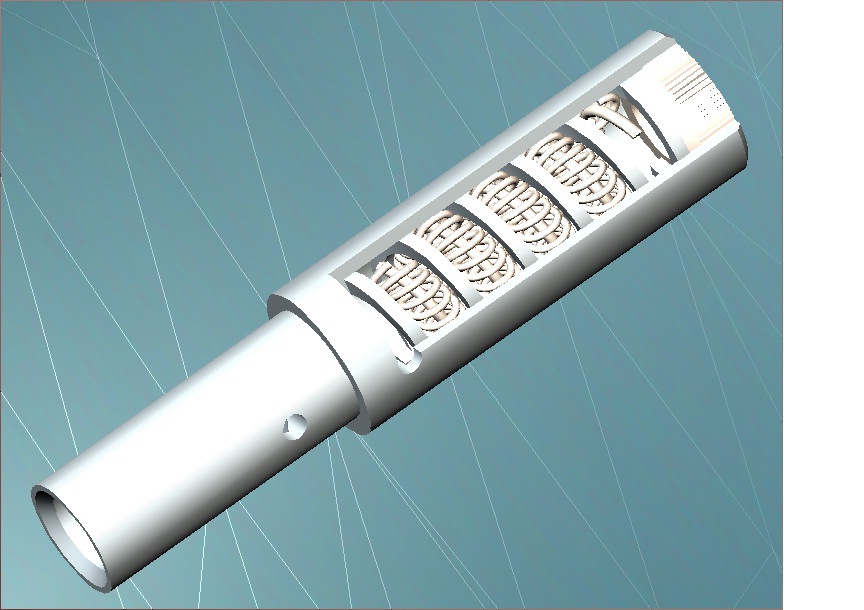

　　雙向螺旋彈簧觸指裝置于插孔內，每一環觸指接受插針徑向壓力而產生應力發生彈性形變，從而每一環觸指獲得正壓力f,雙向螺旋彈簧觸指有n環觸指，則插拔力為F

　　F = n ? f

　　設定連接器額定電流為為 I, 雙向螺旋觸指有 n 環，每一環相當于2根銅線，銅線1和銅線2，都能傳遞電流 I2n，整個彈簧觸指相當于2n根電纜銅芯，每根彈簧絲通過的電流為 (圖5)：

　　I n = I / 2n

　　以Φ6.00mm的插針，25mm2的電纜傳遞120A的電流為例，彈簧絲為Φ0.28mm, 共計220環;插孔外徑Φ10.8mm。

　　插針電流密度：JP = 120 /(3.14*32)= 4.25 A / mm2

　　觸指電流密度：

　　JF = 120/(3.14*0.142*220*2)= 4.43 A / mm2

　　插孔電流密度：

　　JR = 120/(3.14*5.42-3.14*4.52)= 4.28 A / mm2

　　電纜電流密度：JC = 120/25= 4.80 A / mm2

　　從上計算可以看出，雙向螺旋彈簧能有效的提升觸指的橫切面積，從而保證電纜、插針、觸指和插孔的電流密度基本相等。

　　雙向螺旋彈簧和插針需經常插拔，表面鍍有耐耐磨的銀，同時調整觸指和插針的配合尺寸，以保證每一環彈簧在插針插入后有合適的正壓力，以獲得較少的接觸面阻抗RC和良好的插拔力。

　　綜上所計算，雙向螺旋彈簧觸指能夠提供極大的多觸點接觸(可達240個)及良好的插拔力，能夠?qū)崿F(xiàn)大電流連接器的低溫升，數萬次的插拔次數。
