在全球制造業(yè)向輕量化、低碳化轉(zhuǎn)型的浪潮中，鎂合金以其密度低（僅為鋁合金的 2/3、鋼的 1/4）、比強度高、電磁屏蔽性能優(yōu)異等特性，成為替代傳統(tǒng)金屬材料的核心方向。然而，傳統(tǒng)鎂合金鑄造工藝存在氣孔率高（通常＞5%）、成形尺寸受限（單件重量＜5kg）、力學性能不穩(wěn)定等瓶頸，制約了其在大型結(jié)構(gòu)件領(lǐng)域的應用。半固態(tài)注射成型技術(shù)通過精準控制鎂合金在固液兩相區(qū)（固相率 30%-70%）的流變成形，使材料在低粘度、高固相率狀態(tài)下實現(xiàn)均勻充型，顯著降低氣孔率（＜1.5%）并提升致密度（＞98%），同時突破單件重量限制（當前最大注射量達17kg），為鎂合金的規(guī)?；瘧玫於斯に嚮A(chǔ)。本文通過解析汽車、裝備、消費電子等領(lǐng)域的典型案例，揭示該技術(shù)從實驗室到產(chǎn)業(yè)化的關(guān)鍵突破路徑及其對全球制造業(yè)的變革意義。
一
汽車領(lǐng)域大型結(jié)構(gòu)件與核心部件的
規(guī)?；瘧?/strong>
1. 東風汽車：20寸級鎂合金輪轂的創(chuàng)新突破

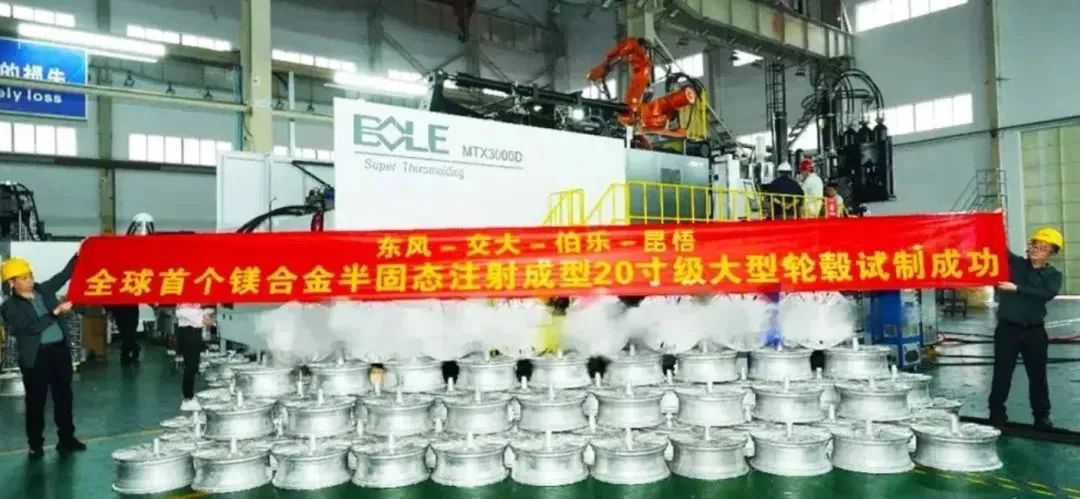

技術(shù)背景：新能源汽車對輪轂的輕量化需求迫切（每減重1kg可降低能耗0.3-0.5Wh/km），但傳統(tǒng)鎂合金輪轂受限于成形工藝，最大尺寸僅18寸。東風汽車聯(lián)合上海交大開發(fā)的20寸級鎂合金半固態(tài)注射成型輪轂，采用Mg-Al-Zn-Ca 系高強耐蝕鎂合金（抗拉強度＞300MPa，耐腐蝕速率＜0.05mm/a），通過 MTX3000D 二板式注射成型機的雙階壓射控制技術(shù)（低速充型1m/s→高速壓射5m/s），實現(xiàn)了復雜輪輻結(jié)構(gòu)的近凈成型。
產(chǎn)業(yè)化價值：單件減重達4.2kg（較鋁合金輪轂減重35%），預計批量裝車后可使新能源汽車續(xù)航提升2-3%，同時材料利用率從傳統(tǒng)鑄造的65% 提升至85%，降低生產(chǎn)成本20%以上。
2.上汽集團第二代鎂合金電驅(qū)殼體量產(chǎn)突破

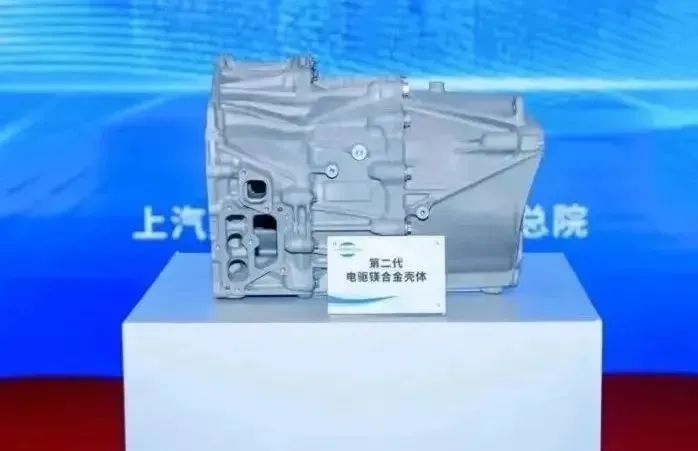

工藝突破：第二代鎂合金電驅(qū)殼體采用觸變注射成型工藝，通過實時監(jiān)測半固態(tài)漿料的固相率（控制在 45±5%），利用 3200T 設備的伺服液壓閉環(huán)控制系統(tǒng)，實現(xiàn)充型壓力動態(tài)調(diào)整（峰值 120MPa），徹底解決了傳統(tǒng)壓鑄工藝中因漿料過冷導致的縮孔問題，致密度提升 35%，功率密度達 4.4kW/kg。
性能對比：與鋁合金殼體相比，導熱系數(shù)提升 15%（達 150W/m?K），更利于電機散熱；成本降低 40% 的核心原因在于一體化成型減少后續(xù)加工工序（傳統(tǒng)鋁合金需銑削、鉆孔等 8 道工序，現(xiàn)僅需 3 道）。
應用場景：智己 L7 車型搭載后，預計續(xù)航提升 5%-8%。契合新能源汽車 “續(xù)航焦慮” 的核心痛點。
3. 萬豐奧威：特斯拉供應鏈的一體化結(jié)構(gòu)件創(chuàng)新
技術(shù)難點：特斯拉備用輪胎載體要求抗拉強度＞250MPa、延伸率＞8%，同時需滿足 300℃高溫環(huán)境下的尺寸穩(wěn)定性。萬豐鎂瑞丁通過半固態(tài)坯料二次加熱技術(shù)（加熱速率 5℃/s，溫度均勻性 ±3℃），使鎂合金在觸變狀態(tài)下實現(xiàn)晶粒細化（平均晶粒尺寸＜50μm），結(jié)合多向模具冷卻系統(tǒng)（冷卻速率差異≤10%），解決了大型件凝固過程中的熱應力開裂問題。
產(chǎn)業(yè)鏈協(xié)同：聯(lián)合上海交大開發(fā)的 “鎂合金 - 鋼 / 鋁異種材料連接技術(shù)”，采用攪拌摩擦焊工藝（轉(zhuǎn)速 1200r/min，進給速度 50mm/min），實現(xiàn)鎂合金結(jié)構(gòu)件與鋼制底盤的可靠連接，連接強度達 200MPa 以上，突破了傳統(tǒng)鉚接工藝的局限性。

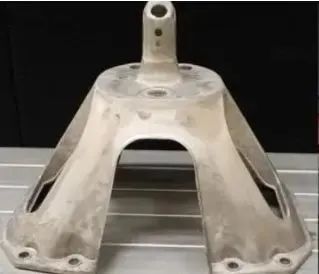

AM60B吉普牧馬人鎂注射成型備用輪胎載體
二
設備與技術(shù)突破大型化、智能化與國際協(xié)同
1.海天智勝：超大型設備矩陣與工藝革新

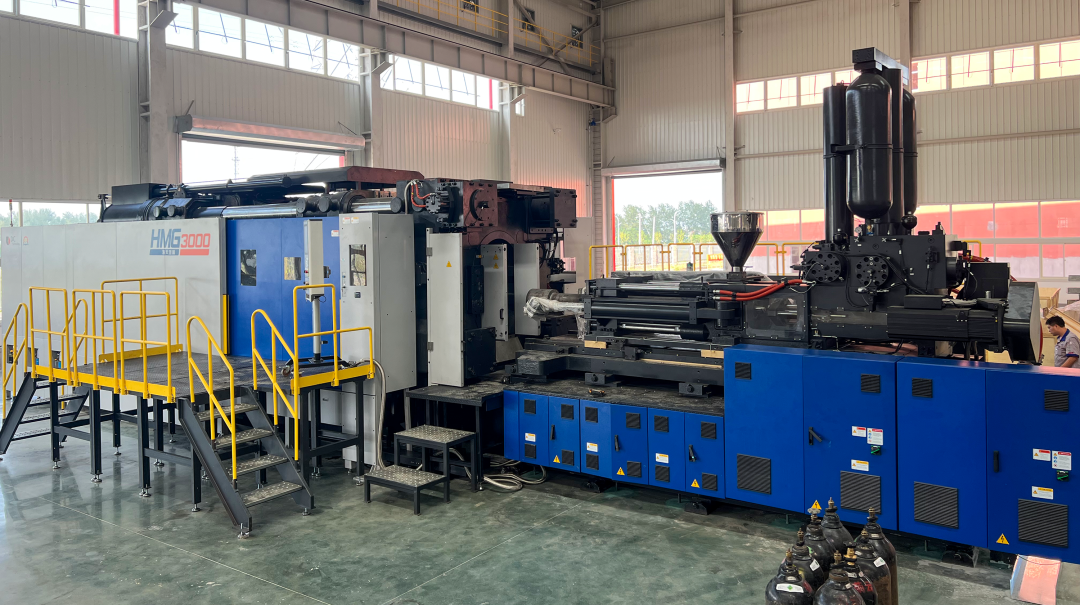

海天智勝的HMG3000機型鎖模力 30000kN（3000t），螺桿直徑 150mm，理論注射量超 10kg，采用雙伺服實時閉環(huán)控制技術(shù)（速度控制精度±0.05m/s），適配多聯(lián)屏背板（尺寸 1200mm×800mm）、座椅骨架等大型結(jié)構(gòu)件生產(chǎn)。此外，HMG3600 機型，鎖模力 36000kN（3600t），全球首臺實現(xiàn)16寸鎂合金車輪半固態(tài)成型，單次注射量10kg，車輪凈重7kg，較鋁合金輪轂減重30%，材料利用率提升至85%。擁有平行雙注射專利技術(shù)：通過水平驅(qū)動件調(diào)節(jié)兩注射機構(gòu)間距（±100mm），適配不同模具布局，解決傳統(tǒng)設備多模切換效率低的問題，已應用于電池包殼體多腔成型。
2. 伯樂智能：4000T超大型設備的全球引領(lǐng)

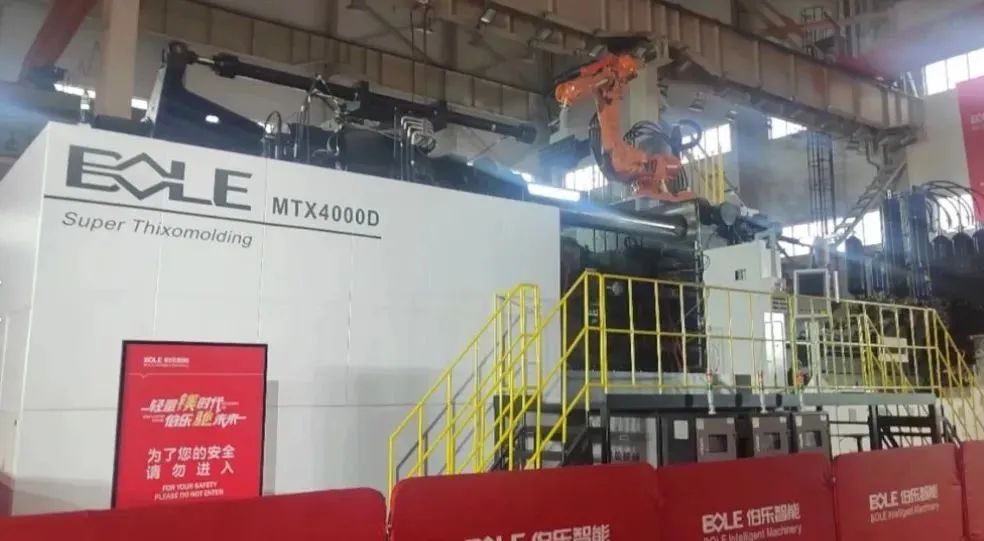

伯樂智能與上海交大聯(lián)合開發(fā)的4000T 鎂合金半固態(tài)注射成型機鎖模力 4000T，壓射缸直徑 500mm，最大注射量 17kg，采用直壓式伺服節(jié)能系統(tǒng)（能耗較傳統(tǒng)液壓機降低 40%）。創(chuàng)新技術(shù)：觸變注射成型技術(shù)通過雙螺桿剪切混合裝置（轉(zhuǎn)速差 20r/min），使鎂合金顆粒在料筒內(nèi)實現(xiàn)固相率均勻分布（偏差＜3%），適配材料范圍擴展至 Mg-Gd-Y 系稀土鎂合金（熔點高達 680℃）。應用場景：八達新材料利用該設備生產(chǎn)的多聯(lián)屏背板，尺寸達 1200mm×800mm，平面度誤差＜0.1mm，滿足車載顯示屏對裝配精度的嚴苛要求（間隙公差 ±0.05mm），推動 “以鎂代鋁” 的輕量化革命。
3. 伊之密：助力全球產(chǎn)業(yè)鏈升級

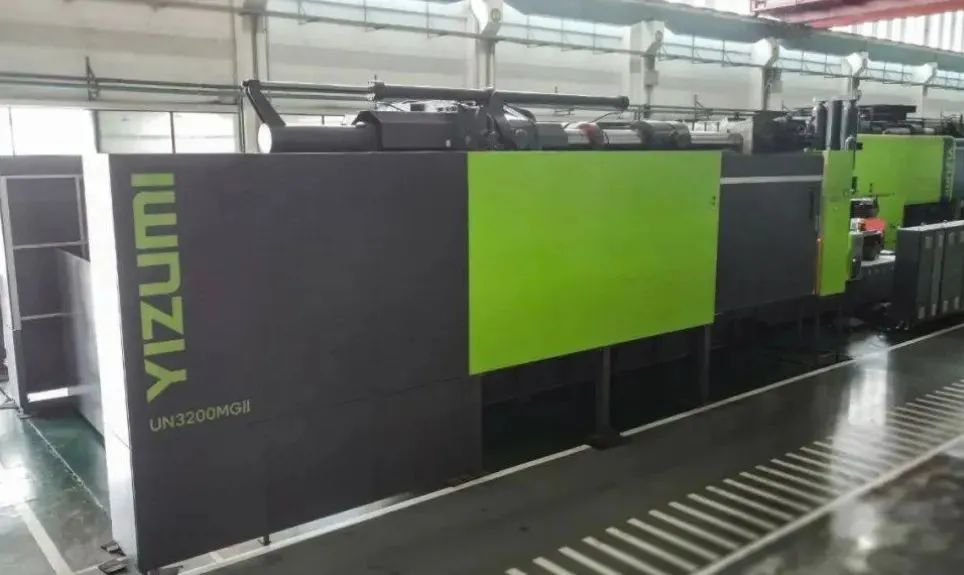

UN3200MGII 機型亮點：配備電磁感應加熱料筒（加熱功率 80kW，溫度控制精度 ±2℃），可在 10 分鐘內(nèi)將鎂合金顆粒從室溫加熱至半固態(tài)溫度區(qū)間（580-620℃）；注射壓力100MPa 結(jié)合錐度壓射頭設計（錐角15°），解決了大尺寸件（如電驅(qū)殼體投影面積＞0.8m2）的補縮難題，末端澆口處致密度從 85% 提升至 96%。LEAP7000 壓鑄機創(chuàng)新：針對鎂合金熱裂傾向，開發(fā)梯度冷卻模具技術(shù)（型腔表面溫度450℃→模芯溫度350℃），使大型結(jié)構(gòu)件（如車門框架）的裂紋發(fā)生率從15% 降至3%以下。伊之密的 UN3200MGII 半固態(tài)鎂合金注射成型機（鎖模力3200T）已應用于上汽集團量產(chǎn)的電驅(qū)殼體。此外，伊之密與寶武鎂業(yè)合作開發(fā)的LEAP7000超大型壓鑄機，解決了大型鎂合金結(jié)構(gòu)件的工藝瓶頸，推動行業(yè)標準制定。
4.特斯拉與意德拉的技術(shù)融合

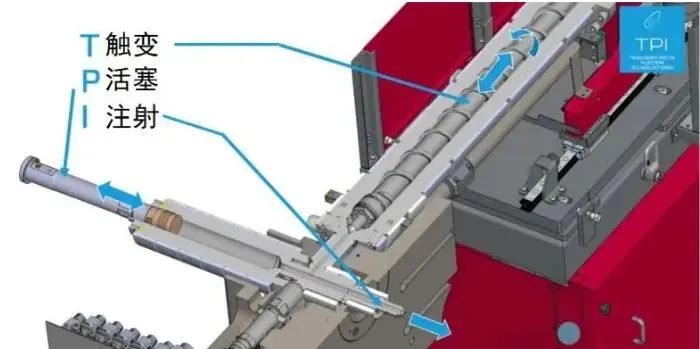

特斯拉與意大利意德拉合作開發(fā)的6000 噸一體化壓鑄機，雖以高壓壓鑄為主，但結(jié)合半固態(tài)成型技術(shù)（如TPI 觸變活塞注射技術(shù)），可生產(chǎn)汽車內(nèi)門板、電池外殼等部件，實現(xiàn)減重與成本優(yōu)化。TPI 技術(shù)原理：分離螺桿塑化與活塞注射功能，螺桿轉(zhuǎn)速 30r/min 實現(xiàn)顆粒均勻剪切（剪切速率 1000s-1），活塞以 200mm/s 高速壓射，使半固態(tài)漿料在模具內(nèi)的充型時間縮短至 3s 以內(nèi)，較傳統(tǒng)注射成型效率提升 50%。典型應用：生產(chǎn)的電池外殼尺寸達 1800mm×1200mm，是傳統(tǒng)工藝的4倍，壁厚僅2.5mm，抗拉強度達280MPa，滿足 UL94 V-0阻燃標準，為特斯拉4680電池包的輕量化設計提供關(guān)鍵支撐。
三
消費電子與新興領(lǐng)域輕量化
與高性能需求的落地
1.華為榮耀的鎂合金結(jié)構(gòu)件研發(fā)

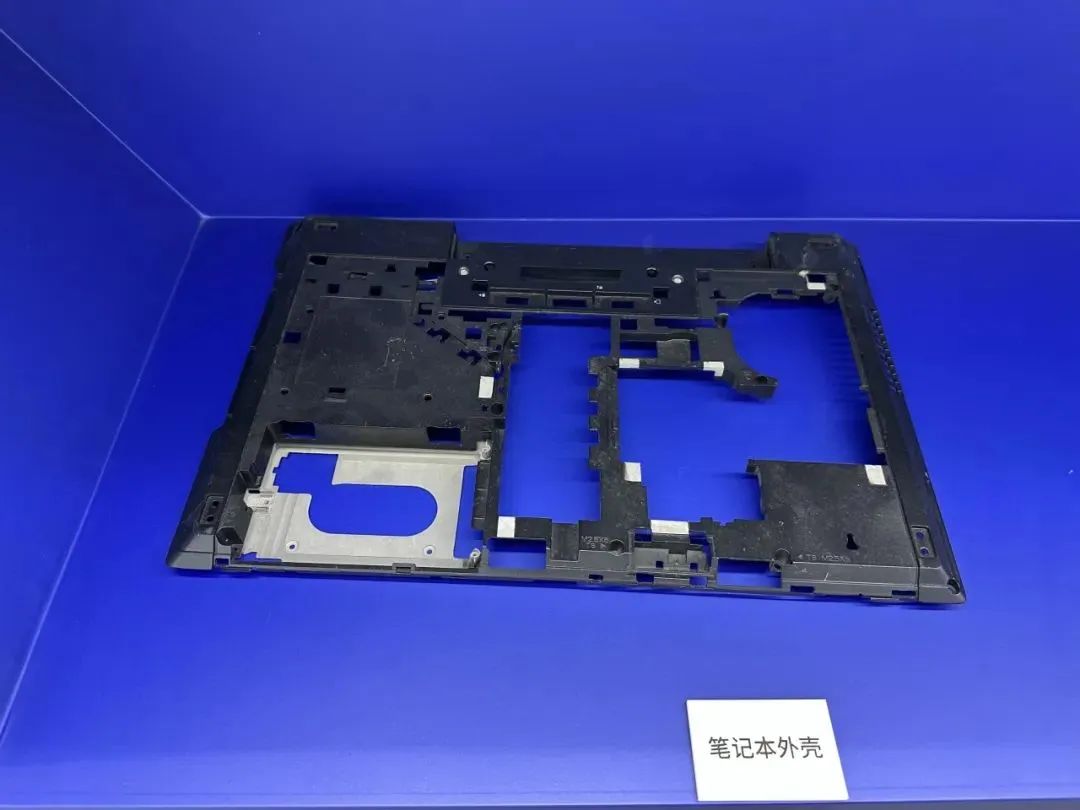

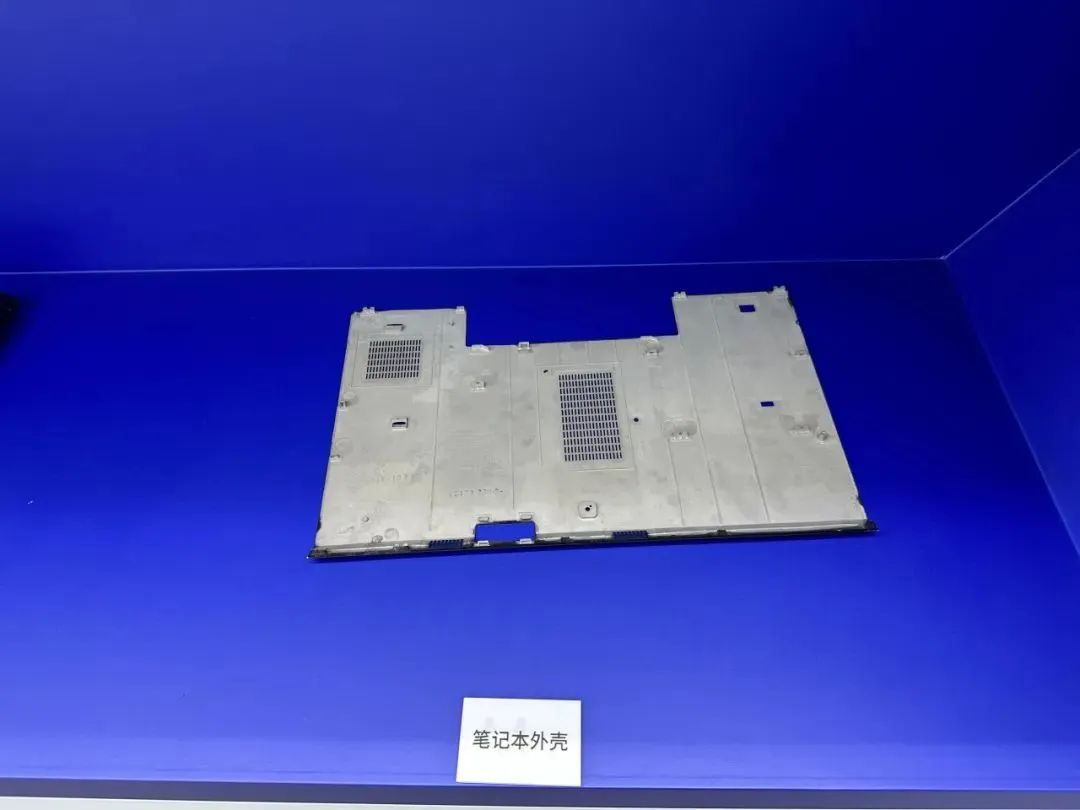

上海交大與伯樂智能合作開發(fā)的不銹鎂合金、高強韌鎂合金，已應用于華為榮耀等品牌的消費電子產(chǎn)品（如筆記本電腦殼、折疊屏手機鉸鏈）。材料性能：上海交大開發(fā)的Mg-Zn-Ca 系不銹鎂合金，通過微合金化（Zn 3-5%、Ca 0.5-1%）使點蝕電位提升至 - 0.6V（vs.SCE），耐鹽霧腐蝕性能達 1000h 無白銹，滿足 IP68 防水等級要求。工藝適配：在折疊屏手機鉸鏈生產(chǎn)中，采用精密模具溫控技術(shù)（模溫控制 ±1℃），實現(xiàn)0.3mm 薄壁結(jié)構(gòu)的充型完整，成型件硬度達80HV，耐磨壽命＞10 萬次折疊，較鋁合金鉸鏈提升30%。
2.南京精密的多場景應用
設備矩陣優(yōu)勢：300T 設備專注微型件（如 5G 基站射頻連接器，重量＜10g），采用高速注射技術(shù)（壓射速度 8m/s）實現(xiàn) 0.1mm 特征尺寸的成型；3200T 設備針對航空航天部件（如無人機起落架），通過真空除氣工藝（真空度＜50Pa），使鑄件內(nèi)部氣孔率＜0.5%，疲勞強度提升 25%。新興領(lǐng)域規(guī)劃：針對 eVTOL 的輕量化需求，正在開發(fā)鎂合金機身框架，目標減重 40% 以上，同時通過表面微弧氧化處理（膜厚 20μm，硬度 500HV）提升耐疲勞性能。
3.宜安科技AR/VR 設備的結(jié)構(gòu)創(chuàng)新

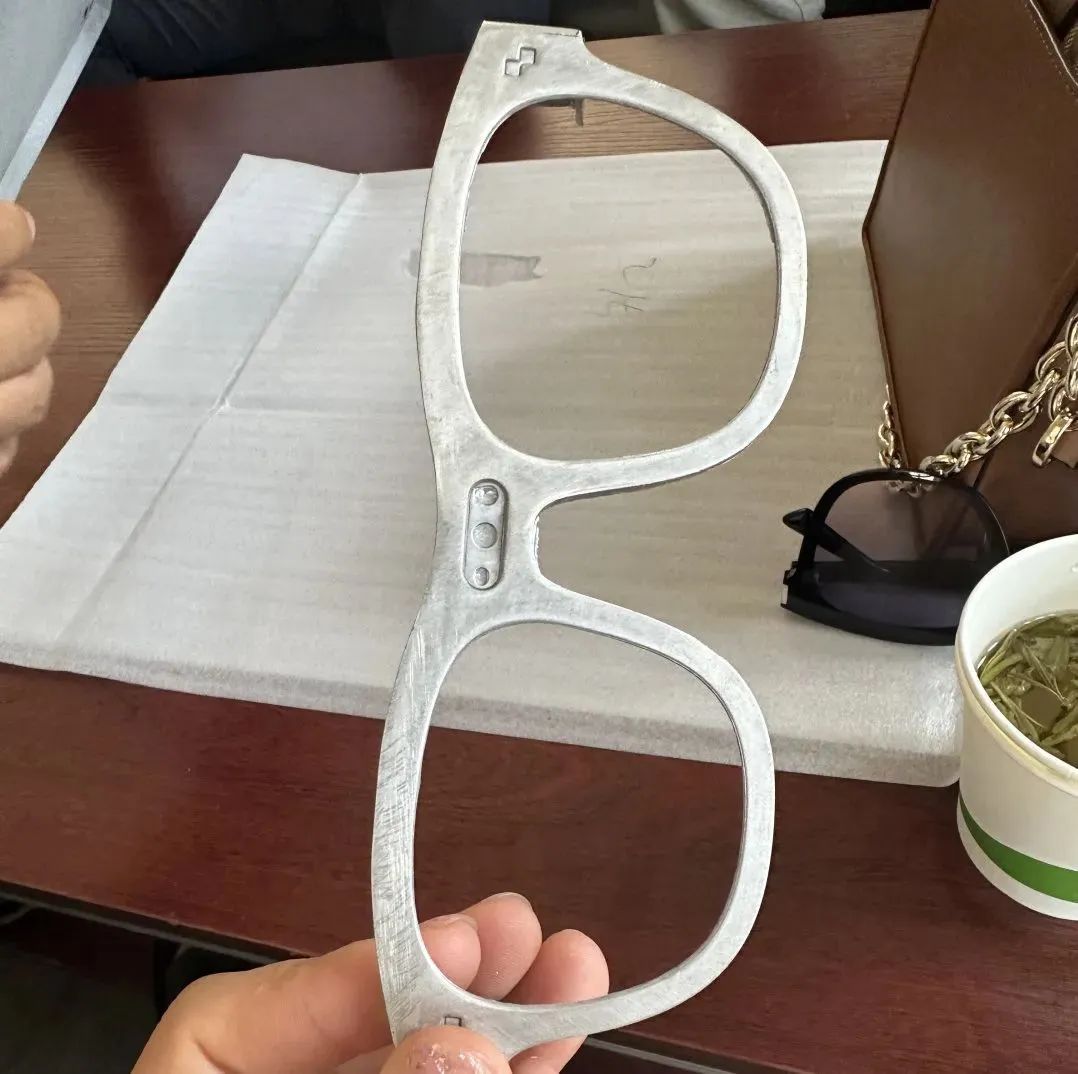

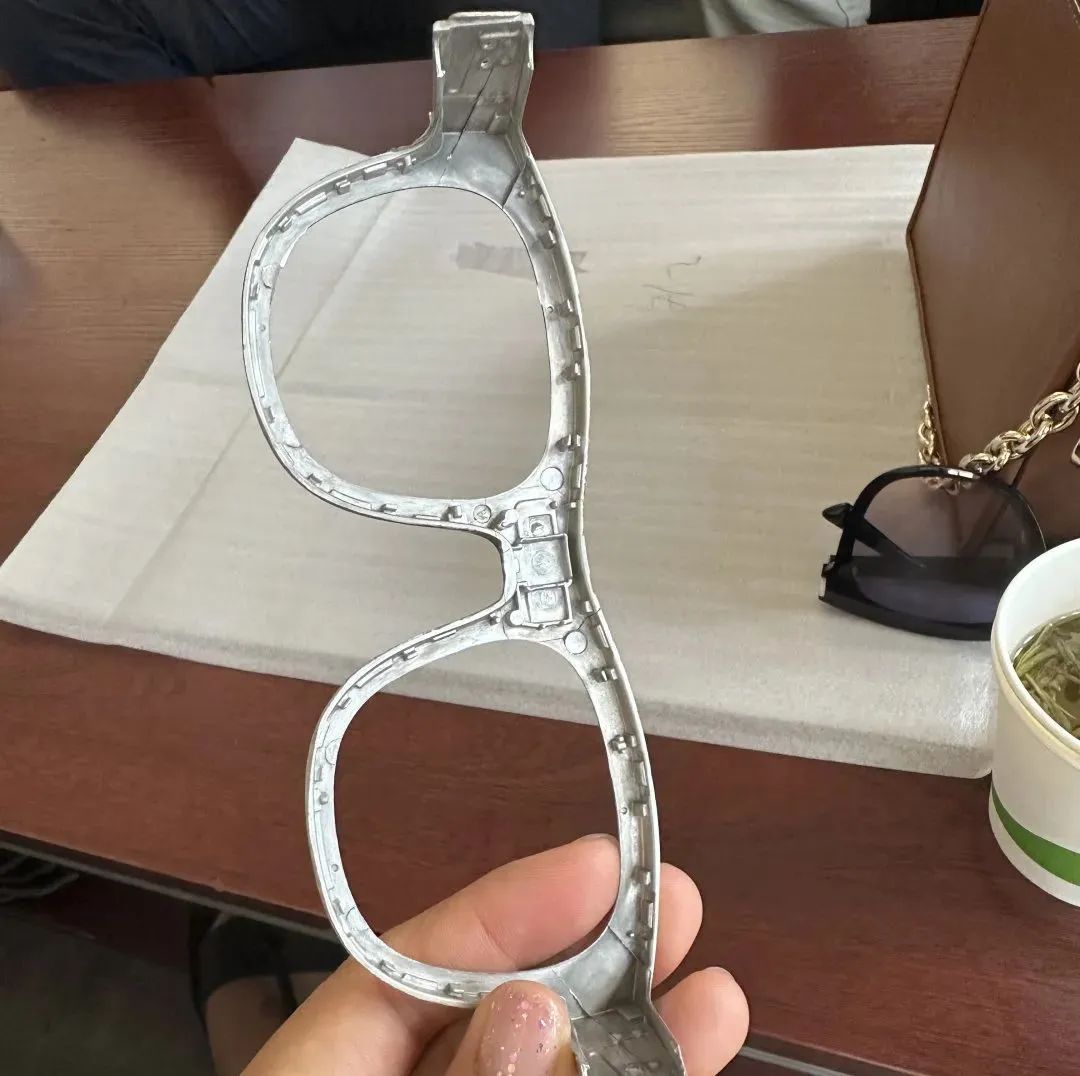

宜安科技將鎂合金半固態(tài)技術(shù)應用于 AR 眼鏡骨架，通過拓撲優(yōu)化設計，在保持 120N?m 抗扭強度的同時，重量較鋁合金降低 45%。其開發(fā)的VR頭顯中框采用鎂合金半固態(tài)成型，配合表面微弧氧化處理，實現(xiàn) IP67 級防塵防水性能。
四
技術(shù)協(xié)同與產(chǎn)業(yè)鏈整合
1.重慶大學與寶武鎂業(yè)的全產(chǎn)業(yè)鏈合作
重慶大學潘復生院士團隊聯(lián)合寶武鎂業(yè)、海天智勝等企業(yè)，成功試制16寸鎂合金半固態(tài)注射成型車輪，單次注射量10kg，減重30%，成本降低顯著。該項目整合了 “材料研發(fā) - 設備制造 - 模具設計 - 終端應用” 全鏈條，推動鎂合金在汽車輪轂領(lǐng)域的產(chǎn)業(yè)化驗證。16寸車輪通過600小時鹽霧測試、72小時耐水腐蝕測試，輪轂跳動量＜0.2mm，動平衡精度達G2.5級，滿足ISO 4262標準要求。
成本模型：全鏈條整合使車輪生產(chǎn)成本較進口產(chǎn)品降低 35%，其中材料成本占比從 55% 降至 42%，模具成本降低 28%。
2.國際產(chǎn)學研合作案例
上海交大-伯樂聯(lián)合中心：建立“材料數(shù)據(jù)庫-工藝仿真-模具設計” 一體化平臺，已開發(fā)AZ31、AM60等鎂合金的半固態(tài)成型工藝窗口（溫度 - 固相率 - 壓射速度三維圖譜），還承擔比亞迪、一汽等企業(yè)的新型零部件研發(fā)，形成 “技術(shù)研發(fā)-中試-量產(chǎn)” 的閉環(huán)。
Stellantis合作案例：開發(fā)的 Mg-Al-Sn 系鎂合金，通過半固態(tài)成型使抗拉強度提升至350MPa，延伸率達12%，滿足歐洲 NCAP 五星碰撞標準，計劃用于2026款車型的A柱加強件。
五
綠色制造與可持續(xù)發(fā)展
1.能耗與成本優(yōu)化
生命周期分析（LCA）：半固態(tài)成型工藝無需 SF?保護氣體（傳統(tǒng)壓鑄需消耗5-8kg/噸鎂），減少溫室氣體排放約 1500kgCO?e/噸鎂；能耗方面，單位產(chǎn)品電耗從傳統(tǒng)壓鑄的 800kWh / 噸降至 560kWh / 噸，按年產(chǎn)能1萬噸計算，可節(jié)約2400萬度電，相當于減少1.8萬噸CO?排放。
工藝革新：上汽電驅(qū)殼體采用余熱回收系統(tǒng)（回收模具冷卻余熱加熱料筒），能源利用率提升18%，生產(chǎn)過程實現(xiàn) “零廢水、零廢渣” 排放。
2.回收體系構(gòu)建

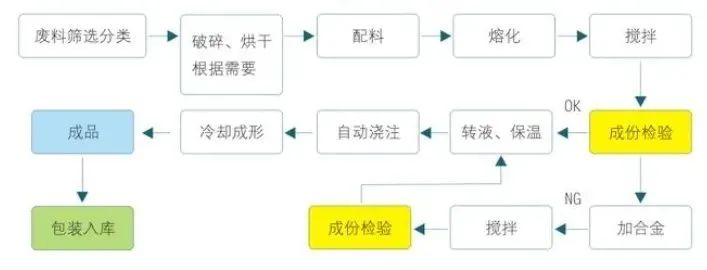

寶武鎂業(yè)閉環(huán)模式：建立 “原鎂冶煉-合金制備-廢料回收” 全鏈條，回收廢料通過熔體過濾 + 成分微調(diào)技術(shù)（雜質(zhì)元素控制在 Fe＜0.03%、Cu＜0.01%），實現(xiàn)再生鎂合金性能與原生合金一致。南京精密清潔生產(chǎn)：半固態(tài)成型的飛邊廢料占比僅3-5%（傳統(tǒng)壓鑄達 15-20%），廢料通過破碎 - 磁選-重熔工藝 100% 循環(huán)利用，年減少固廢排放超2000噸，形成 “資源-產(chǎn)品-再生資源” 的可持續(xù)生態(tài)。
